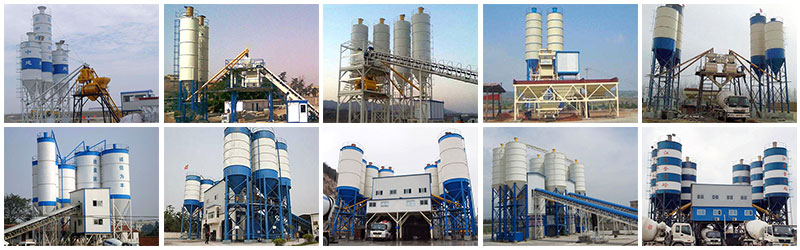

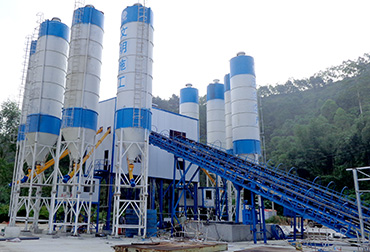

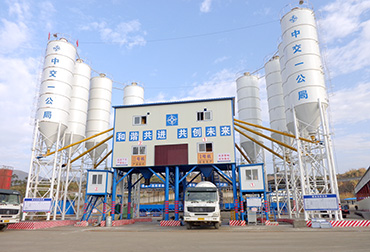

HZS90混凝土搅拌站理论生产每小时为90方,又叫1.5方搅拌站。
HZS90混凝土搅拌站是我公司技术成熟设备,吸收国内外先进技术基础上进行优化设计,骜鑫将优异的质量、出色的服务给所有客户。

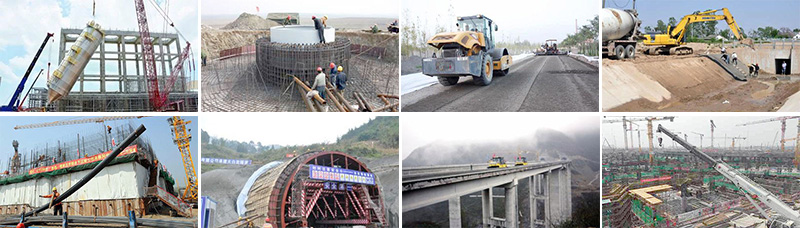

适用于道路、机场、港口、水电等大型工程,及预制构件、商品混凝土等大方量混凝土的生产,被广泛应用于各种工程建设施工中。
该搅拌站在保证工程效率的前提下,很大限度的节约了资金,设备可靠性高,是一种应用范围较广泛的搅拌站设备。
时产90方混凝土搅拌站成套设备具有良好的投资收益性,年产混凝土约19.2万方(每天工作8个小时,一年按300天工作日),按年销量9.6万方计算,约可获利807万元/年,详细投资方案请咨询骜鑫专业投资顾问。
项目 |
单价 |
数量 |
总计 |
年度经营收入 |
320元/方 |
9.6万方 |
3072万元 |
材料成本 |
200元/方 |
9.6万方 |
1920万元 |
能源及维保费用 |
12元/方 |
9.6万方 |
115.2万元 |
人工管理费用 |
4.5万元/人/年 |
10人 |
45万元 |
营业税 |
6% |
—— |
184.32万元 |
年度经营利润 |
—— |
—— |
807万元 |
注:以上仅为理论数据,实际利润情况可预约本省案例实地考察。
●90搅拌站的搅拌系统是由电动机、皮带机、减速器、搅拌罐、搅拌装置、传动系统、供油系统等组成。

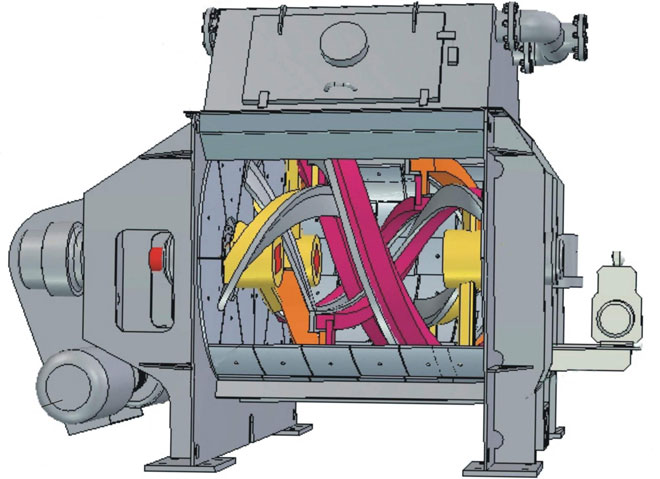

●搅拌主机采用JS1500双卧轴强制式搅拌机,适用于骨料粒径小于或等于100mm的各种类型混凝土。

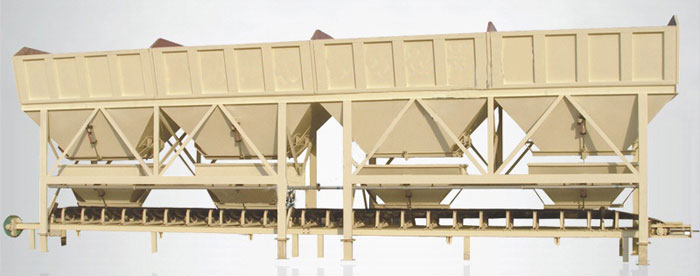

●90搅拌站采用PL2400型混凝土配料机的称量系统,由储料斗、称量斗及运输机构等组成。

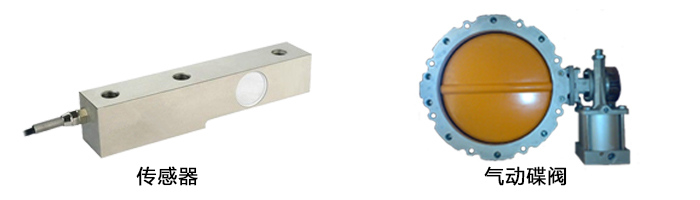

●粉料、水、外加剂称量系统分别由称量斗、传感器等组成,称量控制由控制系统完成。
●骨料供给系统。该部分由PL2400型混凝土配料机的给料机构和称量系统等组成,可配4种骨料。

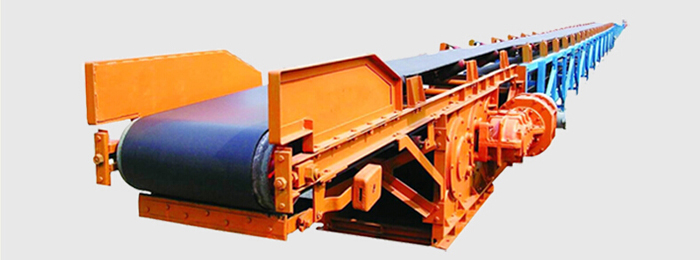

●斜皮带机主要由输送胶带、传动装置、托滚、清扫装置、机架及扶梯等组成。
●计量后的骨料由水平皮带机送出后,由斜皮带机送入中间储存斗。
●斜皮带输送机两侧设有检修通道,下方设有溜槽防止落料。
●粉料储存及输送系统由水泥仓、螺旋输送机组成。
●其流程为:粉料筒仓—螺旋输送机—粉料计量斗。

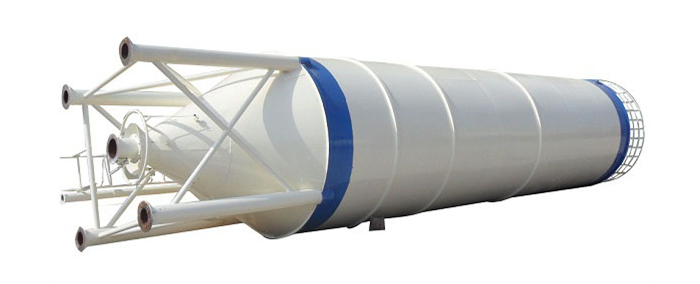

1.水泥仓
●水泥仓为钢结构件,它由支架、筒体、翻板门、仓顶收尘器、破拱装置、输料管组成。
●粉料靠压力空气通过输料管被送入筒仓,仓内产生的压力气体通过仓顶收尘器排放出去。
●各水泥仓中均设有上下料位指示器,可显示料仓空满状态。

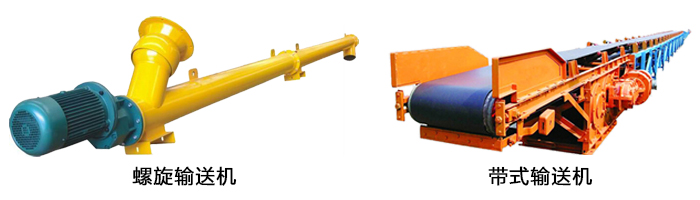

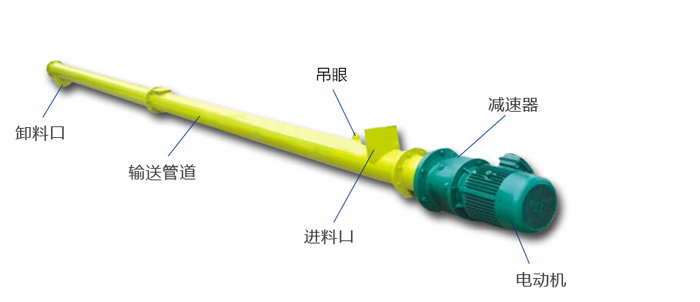

2.螺旋输送机
●螺旋输送机是将筒仓中的粉料送入到计量斗内计量的装置.
●主要由动力传动装置、螺旋轴、管体、中间支承座、进出料管等组成,传输率高,密封性好,没有粉尘污染,分节组装,便于运输。
●90搅拌站计量系统分为三部分:
●砂石的称量方式为立计量,秤的结构有皮带秤和吊斗秤;
●水泥和其他粉料称量方式为单计量,结构上一般为吊斗秤;
●搅拌用水和外加剂一般用流量计计量或用吊斗秤两种方式计量。

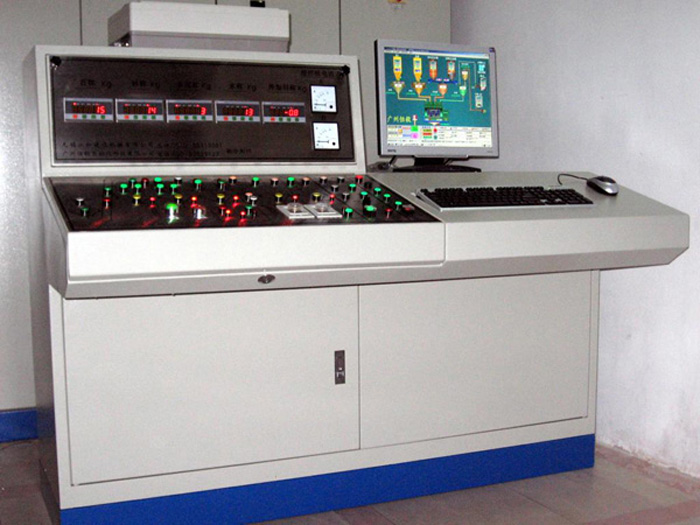

●180搅拌站的控制室为立结构,墙壁用轻质保温板包封,内部安放有电控操作系统,前面为大平面玻璃窗,视野开阔,光线明亮。

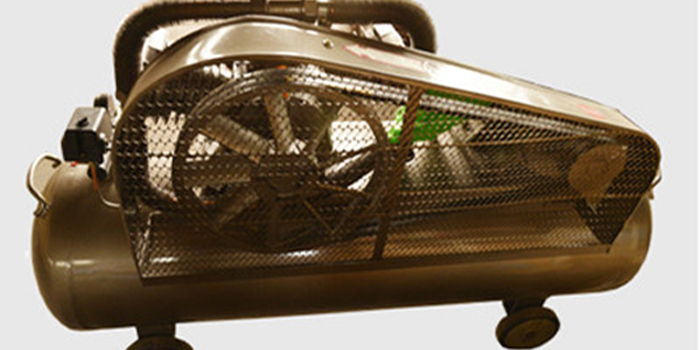

●气源由W-1.0/10型空气压缩机供应,镜滤水、加油处理后的空气通过分气包进入各支路。
●气路分为骨料给料、搅拌机卸料、水泥卸料、水泥仓破拱、外加剂搅拌等部分。

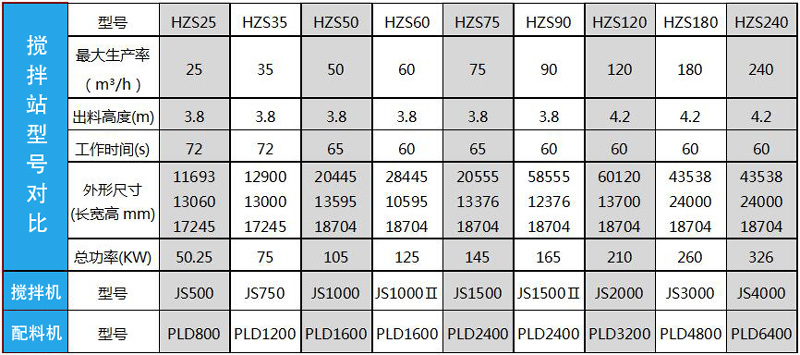

整站部分 | 型号 | HZS90 |
理论生产率 | 90(m3/h) | |
标准出料高度 | 3.8(m) | |
工作循环时间 | 60(s) | |
外形尺寸(长X宽X高) | 51093x19100x21600(mm) | |
总装机容量 | 145(kw) | |
搅拌机部分 | 型号 | JS1500 |
配料机部分 | 型号 | PLD2400 |
气动系统 | 空压机型号 | 1.8-7 |
额定排气量 | 1.67(m3/min) | |
额定排气压力 | 0.8(MPa) | |
电机功率 | 11(KW) | |
称重系统 | 砂石计量精度范围精度 | _2%(kg) |
水泥计量精度范围精度 | _1%(kg) | |
水计量精度范围精度 | _1%(kg) | |
添加剂计量精度范围精度 | _2%(kg) |
