HZS120工程搅拌站

HZS120混凝土搅拌站 / 简介

HZS120混凝土搅拌站理论生产每小时为120方，又叫2方搅拌站。

HZS120混凝土搅拌站是我公司技术成熟设备，吸收国内外先进技术基础上进行优化设计，骜鑫将优异的质量、出色的服务给所有客户。

适用于道路、机场、港口、水电等大型工程，及预制构件、商品混凝土等大方量混凝土的生产，被广泛应用于各种工程建设施工中。

该搅拌站在保证工程效率的前提下，很大限度的节约了资金，设备可靠性高，是一种应用范围较广泛的搅拌站设备。

HZS120混凝土搅拌设备利润

时产120方混凝土搅拌站成套设备具有良好的投资收益性，年产混凝土约24万方（每天工作8个小时，一年按300天工作日），按年销量12万方计算，约可获利1020万元/年。详细投资方案请咨询骜鑫专业投资顾问。

项目	单价	数量	总计
年度经营收入	320元/方	12万方	3840万元
材料成本	200元/方	12万方	2400万元
能源及维保费用	12元/方	12万方	144万元
人工管理费用	4.5万元/人/年	10人	45万元
营业税	6%	——	230.4万元
年度经营利润	——	——	1020万元

注：以上仅为理论数据，实际利润情况可预约本省案例实地考察。

HZS120商砼搅拌站 / 图片实拍



搅拌系统    Mixing system

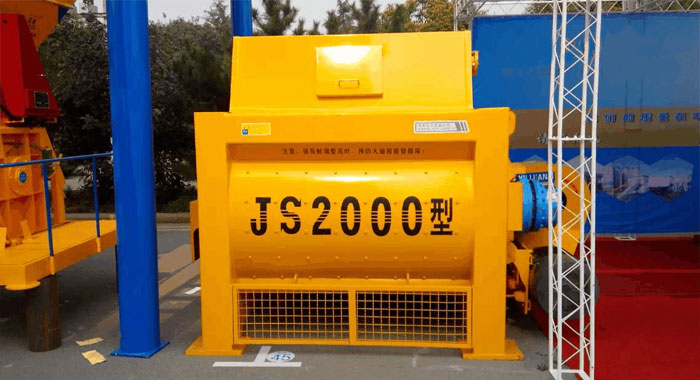

●120搅拌站的搅拌主机采用JS2000双卧轴强制式搅拌机，搅拌能力强，搅拌匀质性好，生产效率高，使用性能可靠。

●对于干硬性、塑性及各种配比的混凝土均能达到良好的搅拌效果。搅拌机上盖装有喷水管、检修门、观察门及投料装置。

●投料装置包括水泥、粉煤灰、骨料投料口及入水装置、为了加大水对主轴的冲击力，在主机上盖上安装管道泵，确保主轴不粘料。

骨料配料及输送部分    Aggregate proportioning and transportation

●骨料配料及输送部分由骨料配料机、斜皮带输送机组成。

●其流程为：砂石料场—储料仓—计量斗—水平皮带机—倾斜到带机。

1.骨料配料机

●骨料配料机设有四个骨料仓，多可用于四种骨料的级配。

●骨料仓向称量斗供料，由微机称量控制仪控制对物料进行立称量，可完成称量设定、去皮、补差，输出控制信号等功能。

2.斜皮带机

●斜皮带机主要由输送胶带、传动装置、托滚、清扫装置、机架及扶梯等组成。

●计量后的骨料由水平皮带机送出后，由斜皮带机送入中间储存斗。

●斜皮带输送机两侧设有检修通道，下方设有溜槽防止落料。

粉料储存及输送系统    Powder Storage and Transportation System

●粉料储存及输送系统由水泥仓、螺旋输送机组成。

●其流程为：粉料筒仓—螺旋输送机—粉料计量斗。

1.水泥仓

●水泥仓为钢结构件，它由支架、筒体、翻板门、仓顶收尘器、破拱装置、输料管组成。

●粉料靠压力空气通过输料管被送入筒仓，仓内产生的压力气体通过仓顶收尘器排放出去。

●各水泥仓中均设有上下料位指示器，可显示料仓空满状态。

2.螺旋输送机

●螺旋输送机是将筒仓中的粉料送入到计量斗内计量的装置.

●主要由动力传动装置、螺旋轴、管体、中间支承座、进出料管等组成，传输率高，密封性好，没有粉尘污染，分节组装，便于运输。

计量系统    metering system

●120搅拌站计量系统分为三部分：

●砂石的称量方式为立计量，秤的结构有皮带秤和吊斗秤；

●水泥和其他粉料称量方式为单计量，结构上一般为吊斗秤；

●搅拌用水和外加剂一般用流量计计量或用吊斗秤两种方式计量。

电气控制系统    electric control system

●180搅拌站的控制室为立结构，墙壁用轻质保温板包封，内部安放有电控操作系统，前面为大平面玻璃窗，视野开阔，光线明亮。

HZS120商砼搅拌站 / 现场

HZS120工程搅拌站 / 技术参数



整站部分	型号	HZS120
	理论生产率	120（m3/h）
	标准出料高度	4（m）
	工作循环时间	120（s）
	外形尺寸（长X宽X高）	55885x20200x21600（mm）
	总装机容量	210（kw）
搅拌机部分	型号	JS2000
配料机部分	型号	PLD3200
气动系统	空压机型号	1.8-7
	额定排气量	1.67（m3/min）
	额定排气压力	0.8（MPa）
	电机功率	15（KW）
称重系统	砂石计量精度范围精度	_2%（kg）
	水泥计量精度范围精度	_1%（kg）
	水计量精度范围精度	_1%（kg）
	添加剂计量精度范围精度	_2%（kg）
